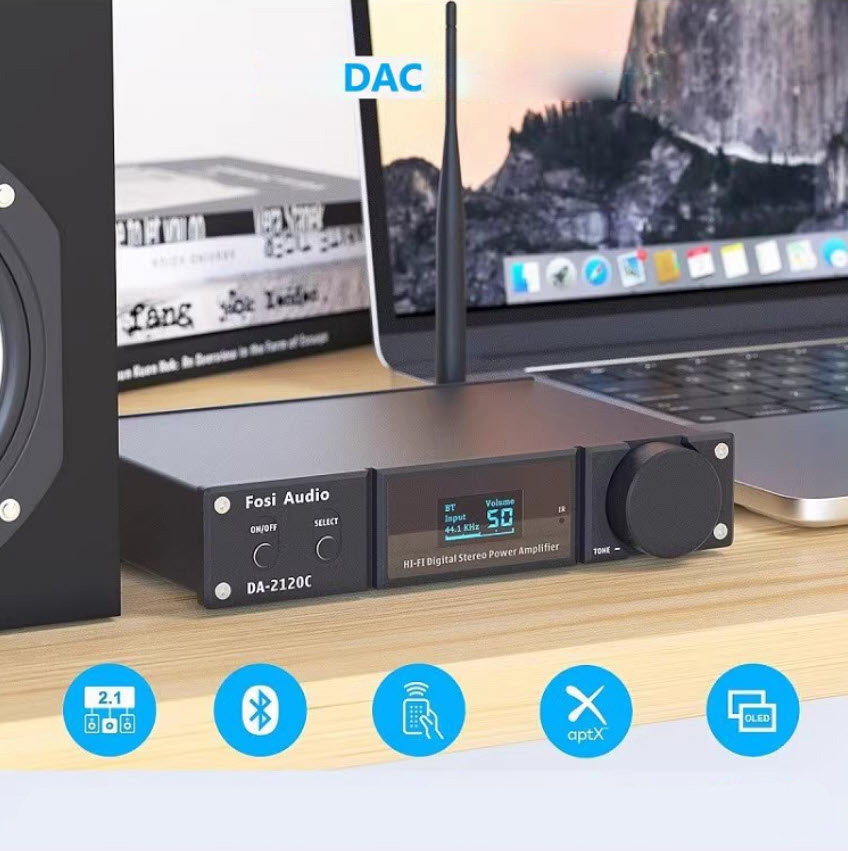

Bộ khuếch đại 125Wx2 chip TAS5352A giải mã DAC chip CS8422 FosiAudio DA2120C bluetooth 5.0

Bộ khuếch đại 125Wx2 chip TAS5352A giải mã DAC chip CS8422 FosiAudio DA2120C bluetooth 5.0
Thương hiệu OEM / Fosi Audio
* Sản phẩm phù hợp dùng cho: Nhận tín hiệu từ Điện thoại, Máy tính, TV và các thiết bị phù hợp để phát ra loa có công suất phù hợp...

* Thông số sản phẩm & kích thước: Lưu ý (Dài x Rộng x Cao có thể sai số 0.2 ~ 0.5cm tùy theo cách đo của nhà sản xuất, xem thêm trong phần hình ảnh)
- Chất liệu: Vỏ máy hợp kim nhôm

* Bộ giải mã âm thanh DAC chip CS8422 từ hãng Cirrus Logic:
| Thông số | Chi tiết |
| Loại chip | Bộ chuyển đổi tốc độ lấy mẫu không đồng bộ (ASRC) |
| Độ phân giải | 24-bit |
| Tốc độ lấy mẫu hỗ trợ | 32 kHz, 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 176.4 kHz, 192 kHz |
| Tỷ lệ chuyển đổi | Từ 6:1 đến 1:6 |
| Chuẩn giao tiếp âm thanh số | AES3, IEC60958, S/PDIF, EIAJ CP1201 |
| Đầu vào | Digital Audio Receiver hoặc 3-wire serial audio |
| Đầu ra | 2 kênh serial audio 16/18/20/24-bit |
| Giao diện điều khiển | SPI hoặc I²C (chế độ phần mềm), hoặc chế độ phần cứng độc lập |
| Chế độ vận hành | Master hoặc Slave cho tất cả cổng |
| Điện áp hoạt động | Analog: 3.3V / Digital: 1.8V – 5.0V |
| Gói đóng | QFN 32 chân, kích thước 5x5 mm |
| Nhiệt độ hoạt động | -40°C đến +85°C |
| Tính năng bổ sung | Đồng bộ lại xung RMCK, phát hiện định dạng dữ liệu, bộ đệm dữ liệu kênh |
| Ứng dụng phổ biến | DAC cao cấp, máy trộn kỹ thuật số, đầu AV receiver, hệ thống âm thanh ô tô |
? Chip này rất phù hợp trong các hệ thống yêu cầu xử lý tín hiệu âm thanh kỹ thuật số có tốc độ lấy mẫu không đồng bộ – ví dụ như tích hợp trong bộ DAC rời để tương thích với nhiều nguồn phát.

* Bộ kết nối Bluetooth chuẩn 5.0 chip QCC3008 là một chip Bluetooth Audio SoC của Qualcomm, thuộc dòng QCC30xx, được thiết kế cho các thiết bị âm thanh không dây như loa Bluetooth, tai nghe stereo và hệ thống âm thanh di động.
| Công nghệ Bluetooth | Bluetooth 5.0 (Dual-mode: Classic + Low Energy) |
| Bộ xử lý tín hiệu số (DSP) | Qualcomm® Kalimba™ DSP, 24-bit, xung nhịp 80 MHz |
| Giao tiếp âm thanh | I²S, PCM, SPDIF (chỉ QCC3007 & QCC3008), USB 2.0 |
| Đầu ra âm thanh Codec | Stereo DAC, hỗ trợ aptX, SBC, AAC |
| Đầu vào âm thanh | 1 microphone kỹ thuật số, hỗ trợ cVc™ ECNS (khử tiếng vọng & nhiễu) |
| Công nghệ âm thanh | Qualcomm® aptX™, TrueWireless™, meloD™, cVc™ |
? Chip QCC3008 là lựa chọn lý tưởng cho các thiết bị âm thanh không dây tầm trung, nhờ khả năng xử lý âm thanh chất lượng cao, tiêu thụ điện năng thấp và hỗ trợ nhiều giao thức Bluetooth hiện đại.

* Bộ khuếch đại âm thanh Op-amp chip TAS5352A là bộ khuếch đại âm thanh Class-D hiệu suất cao từ Texas Instruments.
| Công suất đầu ra (BTL) | 2 × 125 W @ 4Ω / 2 × 100 W @ 6Ω |
| Công suất đầu ra (SE) | 4 × 45 W @ 3Ω / 4 × 35 W @ 4Ω |
| Công suất đầu ra (Parallel) | 1 × 250 W @ 2Ω / 1 × 195 W @ 3Ω |
| SNR | >110 dB (A-weighted với TAS5518 modulator) |
| THD + N | <0.1% @ 1 W, 1 kHz |
| Tần số khung PWM hỗ trợ | 192 kHz – 432 kHz |
| Bảo vệ tích hợp | Ngắn mạch, quá dòng, quá nhiệt, mất tín hiệu PWM, POR |
| Hiệu suất | >90% với MOSFET đầu ra 80 mΩ |
? Chip TAS5352A là lựa chọn lý tưởng cho các hệ thống âm thanh yêu cầu công suất lớn, độ méo thấp và hiệu suất cao – đặc biệt trong các thiết kế loa Class-D chuyên nghiệp.

- Công suất đầu ra: 2×125W
- Hỗ trợ trở kháng loa 4 - 8Ω
- Đáp ứng tần số 20Hz - 20kHz (±1dB)
- Tần số âm trầm: 20Hz-200Hz
- Tỷ lệ tín hiệu trên nhiễu: ≥105 dB
- Độ méo ≤0,1
- Chip USB: Cmedia CM6642 hỗ trợ 24-bit/192Khz
- Chip khuếch đại: TI TAS5352A của Mỹ
- Chip DAC: Chip American Cirrus CS8422 USB, cáp đồng trục hỗ trợ tốc độ lấy mẫu 24 bit/192Khz
- Jack và cổng kết nối đồng mạ vàng 24K
- Điện áp: DC 32V - 5A
- Kích thước: 180 x 130 x 38mm
- Cân nặng sản phẩm ~gr

* Sản phẩm được đăng bán luôn đảm bảo bảo về chất lượng, màu sắc và mô tả thực về kiểu dáng.
Xuất sứ Trung Quốc
