Bộ giải mã âm thanh DAC chip ES9039Q2M 32bit-768kHz bluetooth 5.0 FosiAudio ZD3

Bộ giải mã âm thanh DAC chip ES9039Q2M 32bit-768kHz bluetooth 5.0 FosiAudio ZD3
Thương hiệu OEM / Fosi Audio
* Sản phẩm phù hợp dùng cho: Nhận & giải mã tín hiệu âm thanh thông qua bluetooth, máy tính PC&Laptop, loa kiểm âm chủ động (Active speaker), tai nghe...

* Thông số sản phẩm & kích thước: Lưu ý (Dài x Rộng x Cao có thể sai số 0.2 ~ 0.5cm tùy theo cách đo của nhà sản xuất, xem thêm trong phần hình ảnh)
- Chất liệu: Vỏ máy hợp kim nhôm

* ? Bộ giải mã âm thanh chip DAC ES9039Q2M là một chip cao cấp thuộc dòng SABRE® của ESS Technology, được thiết kế cho thiết bị âm thanh Hi-Fi, chuyên nghiệp và di động
| Thông số | Giá trị | Ghi chú |
| Độ phân giải | 32-bit | Giải mã âm thanh chi tiết, phù hợp nhạc Hi-Res |
| Tần số lấy mẫu tối đa | 768 kHz (PCM), DSD1024 | Hỗ trợ định dạng âm thanh cao cấp |
| THD+N | -120 dB | Méo tiếng cực thấp, âm thanh sạch |
| THD | -126 dB | Tổng độ méo hài cực thấp |
| Dải động (Dynamic Range) | Lên đến +130 dB | Tái tạo âm thanh với độ tương phản cao |
| Số kênh DAC | 2 kênh (Stereo) | Phù hợp DAC di động hoặc desktop nhỏ gọn |
| Đầu ra tín hiệu | Điện áp vi sai (Voltage Output) | Dễ tích hợp, không cần mạch I/V như PCM1794A |
| Nguồn cấp analog | 3.3V | Cho phần analog |
| Nguồn cấp kỹ thuật số | 1.2V | Cho phần logic kỹ thuật số |
| Giao diện điều khiển | I²C, SPI | Lập trình linh hoạt |
| Giao thức âm thanh hỗ trợ | PCM (I2S, LJ, RJ, TDM), DSD, DoP, S/PDIF | Tương thích nhiều định dạng phổ biến |
| Bộ lọc số | 8 preset + 1 programmable | Tùy chỉnh chất âm theo sở thích |
| Package | QFN-32 | Gắn bề mặt, tiết kiệm không gian |
| Nhiệt độ hoạt động | -20°C đến +85°C | Dùng được trong môi trường khắc nghiệt |
| Công nghệ nổi bật | HyperStream® IV Dual DAC™, SABRE HiFi® | Tăng hiệu suất và giảm nhiễu |
? ES9039Q2M là bản nâng cấp của ES9038Q2M, cải thiện về độ méo, dải động và khả năng xử lý tín hiệu số. Chip này thường được dùng trong các DAC như SMSL D-6S, Matrix Mini-i 4, mang lại âm thanh chi tiết, sạch sẽ và trung thực.

* Kết nối bluetooth chip QCC3031 là một chip Bluetooth Audio SoC của Qualcomm, thuộc dòng QCC30xx – được thiết kế cho các thiết bị âm thanh không dây như loa Bluetooth, tai nghe stereo và hệ thống âm thanh di động.
? Thông số kỹ thuật nổi bật của QCC3031
| Thông số | Giá trị | Ghi chú |
| Bluetooth | 5.1 (Dual-mode: Classic + LE Audio) | Hỗ trợ cả Bluetooth truyền thống và năng lượng thấp |
| Codec âm thanh | aptX, aptX HD, SBC, AAC | Chất lượng âm thanh cao, hỗ trợ nhiều chuẩn phổ biến |
| DSP | Qualcomm Kalimba™ 120 MHz | Xử lý âm thanh chuyên dụng |
| CPU chính | 32-bit, 32 MHz | Lập trình được, tiết kiệm điện |
| RAM | 256 KB (Data), 80 KB (Program) | Cho xử lý âm thanh và hệ thống |
| Điện áp hoạt động | 2.8V – 4.3V | Phù hợp thiết bị di động |
| Tính năng đặc biệt | Qualcomm cVc™, Broadcast Audio, aptX HD | Giảm tiếng ồn, truyền âm thanh đồng bộ nhiều thiết bị |
| Giao diện | UART, I²S, PCM, USB, ADC, DAC, SPI | Linh hoạt cho nhiều ứng dụng âm thanh |
| Package | QFN nhỏ gọn | Dễ tích hợp vào thiết bị |
| Nhiệt độ hoạt động | -40°C đến +85°C | Dùng được trong môi trường khắc nghiệt |
? Ứng dụng phổ biến
- Loa Bluetooth stereo
- Bộ thu âm thanh không dây
- Hệ thống âm thanh xe hơi
- Thiết bị hỗ trợ nghe (assistive listening)
- Bộ phát âm thanh công cộng qua Broadcast Audio

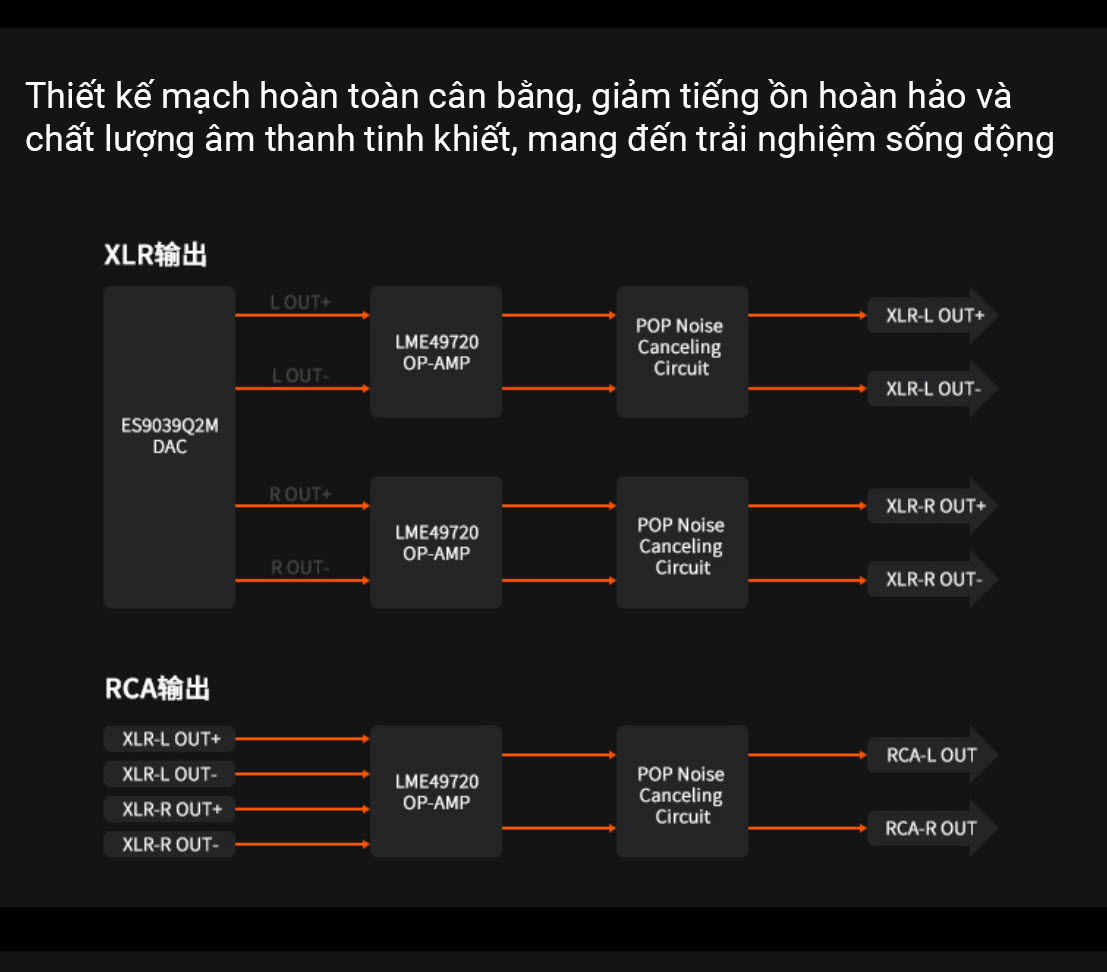

* ? Bộ khuếch đại âm thanh (Op-amp) chip LME49720 là một op-amp âm thanh cao cấp từ Texas Instruments, nổi bật với độ méo cực thấp và độ nhiễu siêu nhỏ:
| Thông số | Giá trị | Ghi chú |
| Loại op-amp | Dual-channel, bipolar-input | Dòng SoundPlus™ chuyên cho âm thanh |
| THD+N | 0.00003% tại 1 kHz | Gần như không méo tiếng  |
| Độ nhiễu điện áp đầu vào | 2.7 nV/√Hz | Rất thấp, lý tưởng cho mạch âm thanh tinh tế |
| Slew Rate | ±20 V/μs | Xử lý tín hiệu nhanh, không bị méo xung  |
| Gain Bandwidth Product | 55 MHz | Băng thông rộng, phù hợp âm thanh Hi-Fi  |
| Open Loop Gain | 140 dB | Độ lợi cao, giữ độ tuyến tính tốt  |
| CMRR / PSRR | >120 dB | Kháng nhiễu chế độ chung và nguồn rất tốt  |
| Dòng đầu ra tối đa | 26 mA | Có thể kéo tải nặng hơn  |
| Điện áp offset đầu vào | 0.1 mV | Độ chính xác cao  |
| Điện áp hoạt động | ±2.5V đến ±17V | Linh hoạt cho nhiều thiết kế  |
| Dòng tiêu thụ | ~10 mA mỗi kênh | Tiết kiệm năng lượng  |
| Package | SOIC-8, PDIP-8, TO-99 | Gắn bề mặt hoặc xuyên lỗ  |
| Nhiệt độ hoạt động | -40°C đến +85°C | Dùng được trong môi trường khắc nghiệt  |
? LME49720 thường được dùng trong các DAC cao cấp, preamp, mixer, và thiết bị âm thanh chuyên nghiệp như Topping D90, SMSL DL100, v.v. Nếu bạn đang thiết kế mạch I/V cho DAC như PCM1794A, đây là một lựa chọn cực kỳ phù hợp.

* Bộ xử lý âm thanh USB chip XMOS XU316 – một vi điều khiển đa lõi thuộc dòng xCORE.ai, chuyên dùng trong các thiết bị âm thanh số, xử lý tín hiệu và ứng dụng nhúng cao cấp:
| Thông số | Giá trị | Ghi chú |
| Kiến trúc | xCORE.ai, RISC đa lõi | 16 lõi logic chia trên 2 tile |
| Hiệu năng xử lý | Lên đến 3200 MIPS / 1600 MFLOPS | Dual-issue mode, xử lý DSP và AI |
| Bộ nhớ SRAM | 1 MB (512 KB mỗi tile) | Truy cập đơn chu kỳ |
| Bộ nhớ OTP | 8 KB | Dùng cho boot code và bảo mật |
| USB PHY | USB 2.0 High-Speed | Hỗ trợ thiết bị, host, OTG |
| Giao tiếp âm thanh | I²S, TDM, S/PDIF, DSD, DoP | Tương thích với DAC cao cấp |
| Giao tiếp điều khiển | I²C, SPI, UART | Lập trình linh hoạt |
| Số lượng I/O | 34–128 chân GPIO | Tùy theo package (QFN, TQFP, FBGA) |
| Clock Blocks | 12 (6 mỗi tile) | Lập trình được, hỗ trợ đồng bộ tín hiệu |
| Timers / Locks | 20 timers, 8 locks | Quản lý thời gian và tài nguyên song song |
| Nguồn cấp | 1.2V (digital), 3.3V (analog/I/O) | Tách biệt giúp giảm nhiễu |
| Package | QFN-60, TQFP-128, FBGA-265 | Gắn bề mặt, tiết kiệm không gian PCB |
| Nhiệt độ hoạt động | -40°C đến +85°C | Đạt chuẩn công nghiệp |
| Công nghệ nổi bật | xTIME Scheduler, xCONNECT, Vector Unit | Xử lý song song, không cần RTOS |


- Màn hình hiển thị Oled 1.5inch
- Dải tần số đáp ứng: 20HZ - 20KHZ
- Tỷ lệ tín hiệu trên nhiễu 126dB
- Độ méo tiếng  <0,00008

- Jack và cổng kết nối đồng mạ vàng 24K
- Điện áp: DC 12V 1.5A

* Sản phẩm được đăng bán luôn đảm bảo bảo về chất lượng, màu sắc và mô tả thực về kiểu dáng.
Xuất sứ Trung Quốc
