Bộ giải mã âm thanh DAC lõi tứ chip PCM1794 bluetooth 5.4 model DC60

Bộ giải mã âm thanh DAC lõi tứ chip PCM1794 bluetooth 5.4 model DC60
Thương hiệu OEM / BRZ Hifi
* Sản phẩm phù hợp dùng cho: Nhận & giải mã tín hiệu âm thanh chất lượng cao thông qua bluetooth, máy tính PC&Laptop, loa kiểm âm chủ động (Active speaker), tai nghe...

* Thông số sản phẩm & kích thước: Lưu ý (Dài x Rộng x Cao có thể sai số 0.2 ~ 0.5cm tùy theo cách đo của nhà sản xuất, xem thêm trong phần hình ảnh)
- Chất liệu: Vỏ máy hợp kim nhôm

* Chip Qualcomm QCC3084 là một SoC Bluetooth âm thanh cao cấp, được thiết kế cho tai nghe stereo, loa không dây và các thiết bị âm thanh di động hiện đại.
? Bảng thông số kỹ thuật của QCC3084:
| Bluetooth | Bluetooth 5.4, LE Audio, Auracast™, Classic + LE |
| Codec hỗ trợ | aptX, aptX Adaptive, aptX Lossless, aptX Voice, SBC, AAC, LDAC, LC3 |
| Bộ xử lý DSP | Qualcomm Kalimba™ DSP @ 240 MHz |
| CPU chính | 32-bit @ 80 MHz |
| Bộ nhớ RAM | 1024 kB Data RAM + 384 kB Program RAM |
| Bộ nhớ Flash | Hỗ trợ QSPI ngoài |
| Tốc độ Bluetooth | 1 Mbps, 2 Mbps, 3 Mbps |
| Dải tần RF | 2.402 GHz – 2.480 GHz |
| Công suất phát tối đa | 13 dBm |
| Điện áp hoạt động | 2.8V – 4.3V |
| Nhiệt độ hoạt động | -40°C đến +85°C |
| Tính năng nổi bật | Snapdragon Sound™, Hybrid ANC thế hệ 3, TrueWireless Mirroring, Wake-word Voice Assistant |
? Tính năng nổi bật
- Snapdragon Sound™: Truyền âm thanh chất lượng CD với độ trễ thấp
- Khử tiếng ồn chủ động (ANC): Hybrid Adaptive ANC thế hệ thứ 3, có chế độ Transparency
- TrueWireless Mirroring: Đồng bộ hóa tai nghe trái/phải mượt mà
- Auracast™ Broadcast Audio: Phát âm thanh đến nhiều thiết bị cùng lúc
- Hỗ trợ trợ lý giọng nói: Kích hoạt bằng từ khóa (wake-word)
- Tối ưu cho chơi game: Có kênh thoại ngược và độ trễ thấp

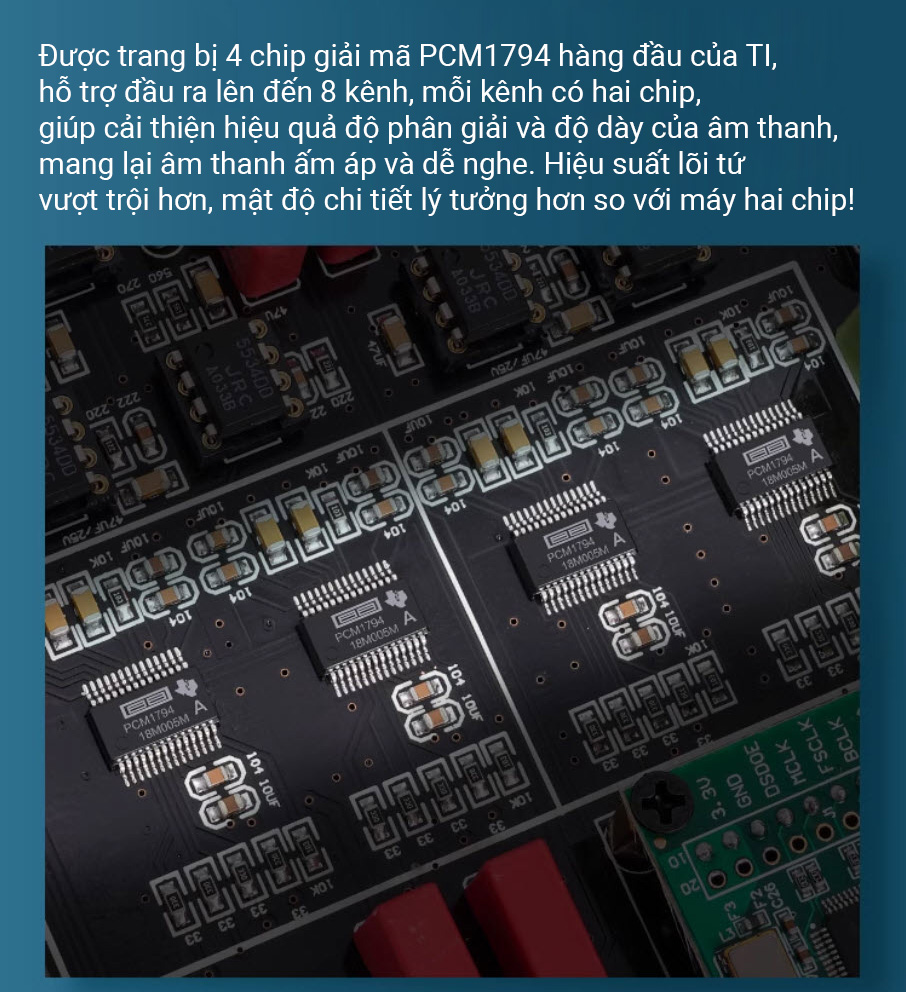

* Giải mã âm thanh chip PCM1794A là một DAC âm thanh cao cấp từ Texas Instruments:
? Bảng thông số kỹ thuật PCM1794A
| Danh mục | Thông số chi tiết |
| Độ phân giải | 24-bit |
| Tần số lấy mẫu | 10 kHz – 200 kHz |
| Dynamic Range (Stereo) | 129 dB @ 4.5V RMS |
| Dynamic Range (Mono) | 132 dB @ 9V RMS |
| THD+N | 0.0004% @ 44.1 kHz |
| Ngõ ra DAC | Dòng điện vi sai (Differential Current Output) – 7.8 mA p-p |
| Giao tiếp dữ liệu | I2S, Left-Justified, Standard PCM |
| Độ dài dữ liệu | 16-bit hoặc 24-bit |
| Điện áp hoạt động | Analog: 5V, Digital: 3.3V |
| Bộ lọc kỹ thuật số | 8× Oversampling, Rolloff: Sharp hoặc Slow |
| Tính năng bổ sung | Soft Mute, Zero Flag, Digital De-emphasis |
| Package | SSOP-28 (10.2mm x 5.3mm) |
| Nhiệt độ hoạt động | -25°C đến +85°C |
Chip này thường được dùng trong DAC rời, đầu phát CD cao cấp, amply hi-end và các thiết bị âm thanh chuyên nghiệp nhờ khả năng tái tạo âm thanh cực kỳ chính xác và trung thực.

* Khuếch đại âm thanh thuật toán (Op-Amp) chip NE5534P hiệu suất cao, chuyên dùng trong các ứng dụng âm thanh và xử lý tín hiệu chính xác.
? Bảng thông số kỹ thuật NE5534P
| Danh mục | Thông số chi tiết |
| Loại IC | Op-Amp đơn, độ nhiễu thấp |
| Điện áp hoạt động | ±3V đến ±20V (tối đa ±22V) |
| Dòng tiêu thụ | 3 mA |
| Tốc độ quay (Slew Rate) | 13 V/μs |
| Băng thông (Gain Bandwidth) | 10 MHz |
| Độ nhiễu đầu vào | 3.5 nV/√Hz tại 1 kHz |
| Điện áp lệch đầu vào | 0.5 mV (điển hình) |
| Dòng phân cực đầu vào | 0.2 μA |
| CMRR | 100 dB |
| Package | DIP-8 |
| Nhiệt độ hoạt động | -65°C đến +150°C |
| Ứng dụng phổ biến | Tiền khuếch đại âm thanh, bộ lọc tín hiệu, mạch đo chính xác |
Chip này rất được ưa chuộng trong các mạch âm thanh DIY và thiết bị chuyên nghiệp nhờ độ méo thấp, độ nhiễu cực nhỏ và khả năng hoạt động ổn định trong môi trường rộng.

* Bộ thu tín hiệu âm thanh số (Digital Audio Interface Receiver) chip AK4117 cao cấp từ hãng AKM (Asahi Kasei Microdevices):
? Bảng thông số kỹ thuật AK4117
| Danh mục | Thông số chi tiết |
| Loại tín hiệu hỗ trợ | S/PDIF, AES/EBU, EIAJ CP-1201 |
| Số kênh đầu vào | 4 kênh đầu vào S/PDIF |
| Tần số lấy mẫu | 32 kHz, 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 176.4 kHz, 192 kHz |
| Độ dài dữ liệu | 16-bit, 20-bit, 24-bit |
| Giao tiếp dữ liệu | I2S, Left-Justified, 24-bit MSB First |
| Tỷ lệ tín hiệu trên nhiễu (SNR) | > 120 dB (phụ thuộc vào DAC kết nối) |
| Điện áp hoạt động | Digital: 3.3V, Analog: 5V |
| Package | 28-pin VSOP |
| Tính năng bổ sung | Tự động phát hiện tần số lấy mẫu, phát hiện lỗi khung, hỗ trợ DSD input |
| Nhiệt độ hoạt động | -40°C đến +85°C |
Chip AK4117 thường được dùng trong các DAC rời, đầu phát CD/DVD cao cấp, bộ xử lý âm thanh số và các thiết bị hi-fi chuyên nghiệp nhờ khả năng thu nhận tín hiệu số chính xác và ổn định.

- Jack và cổng kết nối đồng mạ vàng 24K

- Điện áp: AC 220 ~ 240V
- Kích thước: 15.7 x 18.8 x cao 4.5cm

* Sản phẩm được đăng bán luôn đảm bảo bảo về chất lượng, màu sắc và mô tả thực về kiểu dáng.
Xuất sứ Trung Quốc
